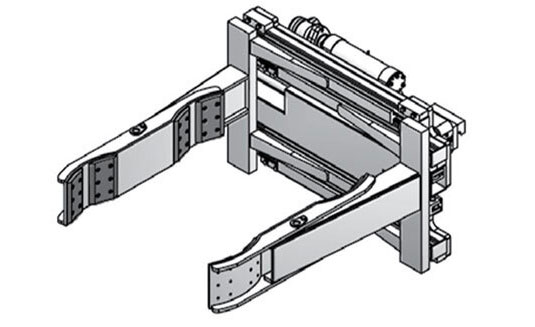

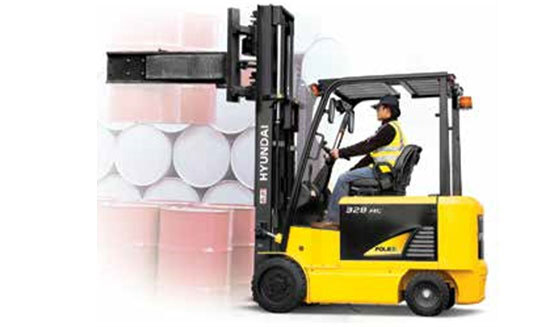

Drum Clamp
Drum Clamp
-
기능
원통으로 된 드럼을 날개(Arm)를 이용하여 양옆에서 Clamping 하여 작업하며 용도에 따라 1개, 2개, 4개의 드럼을 취급할 수 있습니다.
-
용도
드럼 및 유사 원통형의 화물 취급(석유 화학제품, 페인트, 잉크, 접착제 등 드럼 형태의 하물 취급 장소에 사용)에 적합합니다.
-
종류
회전식
*포크 고정장치 미비시 안전사고 주의
| 적용 장비(톤) | 개폐 범위(mm) | 날개(Arm) 높이 길이(mm) |
Clamp Stroke(O) 좌 우 |
Clamping Time(O) OPEN CLOSE |
취급 드럼 수 | 무게(kg) |
|---|---|---|---|---|---|---|
| 2.2 / 3.0 | 450 ~ 1,650 | 215 / 1,000 | 600 / 600 | 3.5 / 3.0 | 4 | 575 |
| 3.5 / 4 | 680 ~ 2,200 | 540 / 1,200 | 760 / 760 | 4.5 / 4.5 | 4 | 960 |
| 4.5 | 680 ~ 2,200 | 540 / 1,200 | 760 / 760 | 4.5 / 4.5 | 4 | 960 |
*포크 고정장치 미비시 안전사고 주의

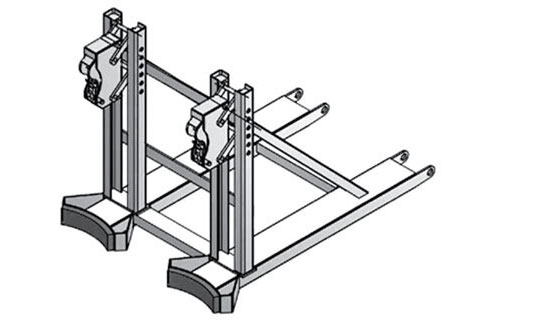

Drum Picker
Drum Picker
-
기능
서있는 상태의 드럼을 독수리 발톱과 같은 형태의 이빨로 물어 세워진 상태로의 이송 또는 상하차 시 적합한 작업 장치이며 핀으로 연결되어 있어 쉽게 탈부착이 가능하며, 탈거 후 포크 작업도 가능합니다.
-
용도
드럼 및 유사 원통형의 화물 취급(석유 화학제품, 페인트, 잉크, 접착제 등 드럼 형태의 하물 취급 장소에 사용)에 적합합니다.
-
종류
기본형(1드럼용 or 2드럼용), 사이드 쉬프트 복합형
*포크 고정장치 미비시 안전사고 주의
| 적용 장비(톤) | 포크 길이(mm) | 포크 간 거리(mm) | 취급 드럼 수 | 무게(kg) |
|---|---|---|---|---|
| 1.5 ~ 2.5 | 1,200미만 | 585 | 1 ~ 2개 | 75 |
| 2.0- ~ 3.0 | 1,200미만 | 585 | 1 ~ 2개 | 80 |
| 3.5- ~ 4.5 | 1,200미만 | 585 | 1 ~ 2개 | 85 |
*포크 고정장치 미비시 안전사고 주의

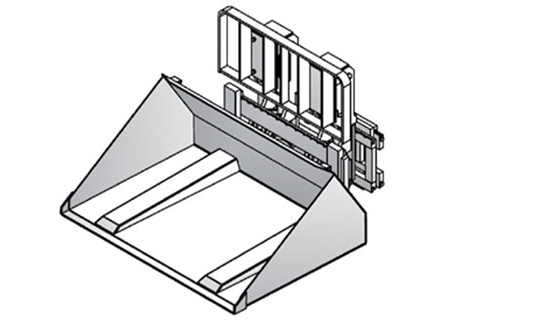

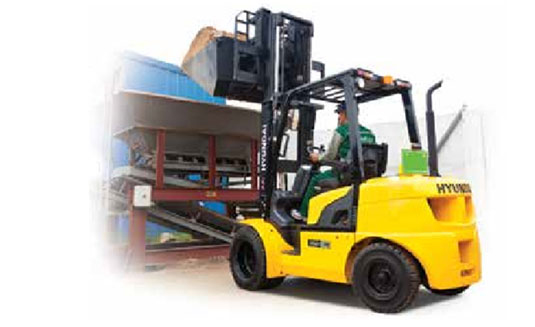

Hinged Bucket
Hinged Bucket
-
기능
힌지드 포크에 버켓을 추가하여 소형 로더 역할을 하며, 버켓은 핀으로 연결되어 있어 쉽게 탈부착이 가능하며, 탈거 후 포크 작업도 가능합니다.
-
용도
화학비료, 모래, 사료, 석탄, 곡물 등 분말로 된 원재료 상태의 화물운반이나 하역작업(화학공장, 모래 야적장, 사료공장, 곡물 하역장)에 적합합니다.
-
종류
기본형, 사이드 쉬프트 복합형
| 적용 장비(톤) | 적재 능력(kg) | 베켓 폭(mm) | 덤핑 각도(도) 상 하 |
버켓 용량(㎡) 평적 산적 |
무게(kg) |
|---|---|---|---|---|---|
| 2.0 / 2.5 | 1,230 / 1,604 | 1,550 | 33 / 42 | 0.6 / 0.7 | 588 |
| 3.0 | 1,910 | 1,550 | 33 / 42 | 0.6 / 0.7 | 624 |
| 3.5 | 2,372 / 2,770 | 1,850 | 33 / 42 | 0.9 / 1.0 | 880 |
| 4.0 / 4.5 | 2,997 | 1,850 | 33 / 42 | 0.9 / 1.0 | 880 |
| 5.0 / 7.0 | 2,900 / 4,313 | 2,100 | 33 / 42 | 1.0 / 1.1 | 1,230 |

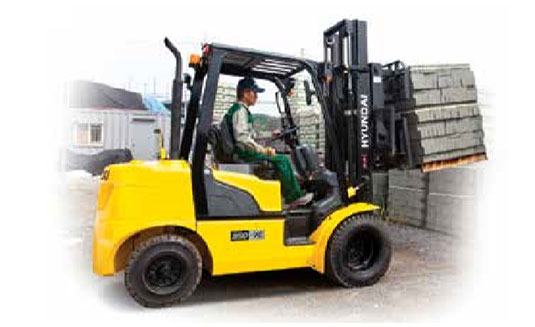

Hinged Bucket
Hinged Fork
-
기능
포크를 상하로 덤핑시켜 원주형의 화물운반, 적재작업을 수행할 수 있습니다.
-
용도
소형 원목, 파이프, 벽돌 운반, 적재작업(목재 야적장, 제재소, 벽돌 공장)에 적합합니다.
-
종류
기본형, 사이드 쉬프트 복합형
| 적용 장비(톤) | 적재 능력(kg) | 덤핑 각도(도) 상 하 |
외축 포크벌림폭(mm) | 무게(kg) |
|---|---|---|---|---|
| 2.0 / 2.3 | 1,334 / 1,708 | 33 / 42 | 1,070 | 356 |
| 3.0 / 3.3 | 2,016 | 33 / 42 | 1,100 | 392 |
| 3.5 / 4.0 | 2,516 / 2,914 | 33 / 42 | 1,650 | 576 |
| 4.5 | 3,137 | 33 / 42 | 1,650 | 576 |
| 5.0 / 7.0 | 3,093 / 4,506 | 33 / 42 | 2,050 | 854 |

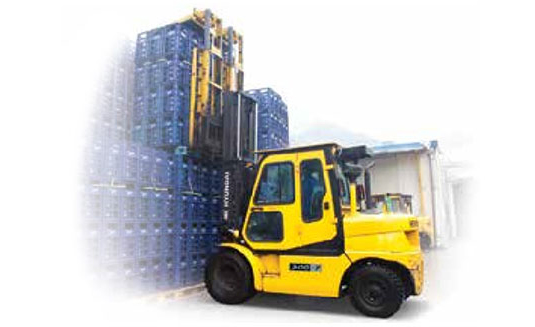

Load Stabilizer
Load Stabilizer
-
기능
상단의 압착판(덮개)을 이용하여 하물을 눌러 줌으로써 바닥이 고르지 못한 노면에서도 하물을 안전하게 이송할 수 있는 작업 장치입니다.
-
용도
음료회사, 주류회사, 골판지 회사, 유리공장, 약품회사 등 용도에 따라 1파레트, 2파레트, 3파레트용 및 쉬프트식을 추가할 수 있습니다.
-
종류
1,2,3파레트형(사이드 쉬프트 복합형 가능)
*개폐 범위 및 압착판 크기 조절 가능
| 적용 장비(톤) | 적재 능력(kg) | 압착판 크기 너비 x 길이(mm) |
개폐 범위(mm) | 무게(kg) | 구분 |
|---|---|---|---|---|---|
| 1.5 / 1.8 | 1,169 / 1,435 | 850 X 850 | 1,200 ~ 2,300 | 315 | 1 pallet |
| 2.0 / 2.5 | 1,610 / 2,058 | 850 X 850 | 1,200 ~ 2,300 | 328 | 1 pallet |
| 3.0 | 2,488 | 850 X 850 | 1,250 ~ 2,350 | 360 | 1 pallet |
| 3.0 / 3.5 | 2,163 / 2,581 | 750 X 950 | 1,200 ~ 2,300 | 800 | 2 pallet |
| 4.5 | 3,659 | 750 X 950 | 1,200 ~ 2,300 | 870 | 2 pallet |
| 4.5 / 5.0 | 3,313 / 3,750 | 950 X 1,050 | 1,200 ~ 2,200 | 955 | 3 pallet |
*개폐 범위 및 압착판 크기 조절 가능

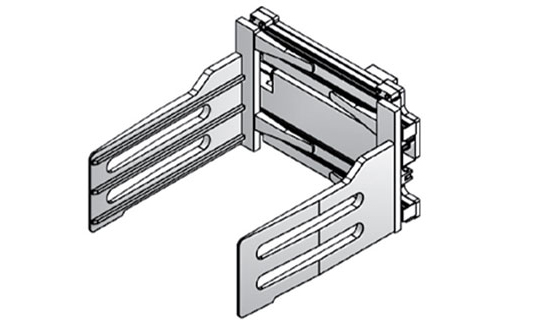

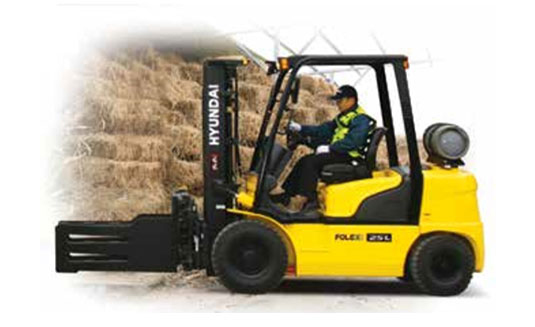

Veil Clamp
Veil Clamp
-
기능
다양한 크기의 날개(Arm)를 부착하여 포크 없이 하물을 양옆에서 Clamping하는 작업 장치입니다. 하물 표면의 상태에 따라 날개(Arm)에 고무패드를 부착하여 사용하실 수 있습니다.
-
용도
원면, 양모, 펄프 등을 취급하며, 컨테이너 등 항만 하역에 적합합니다.
-
종류
양개식, 편개식, 쉬프트식
*개폐 범위 및 압착판 크기 조절 가능
| 적용 장비(톤) | 적재 능력(kg) | 개폐 범위(mm) | 압착판 크기 너비 x 길이(mm) |
무게(kg) |
|---|---|---|---|---|
| 1.5 / 1.8 | 980 / 1,230 | 600 ~ 1,800 | 1,000 X 425 | 485 |
| 2.0 / 2.5 | 1,375 / 1,850 | 600 ~ 1,800 | 1,000 X 425 | 530 |
| 3.0 | 2,250 | 600 ~ 1,800 | 1,000 X 425 | 600 |
| 3.5 / 4.0 | 2,500 | 600 ~ 1,800 | 1,200 X 425 | 770 |
| 4.5 | 3,290 | 800 ~ 2,000 | 1,200 X 425 | 830 |
*개폐 범위 및 압착판 크기 조절 가능

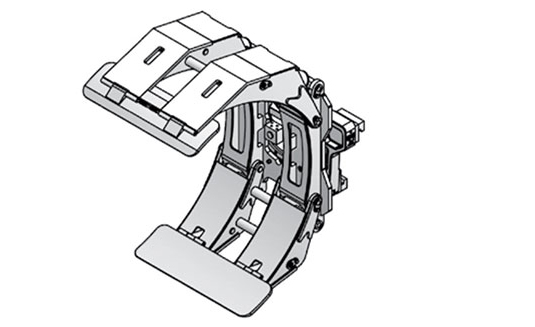

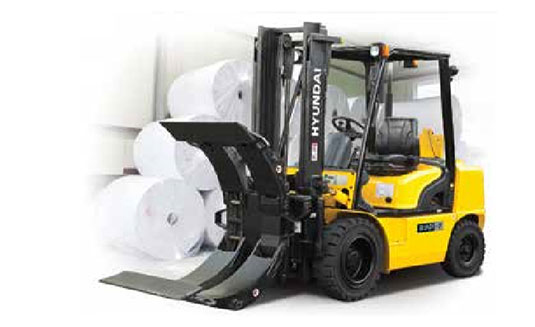

Paper roll Clamp
Paper roll Clamp
-
기능
원형으로 된 하물을 Clamping 하여 회전시켜 운반, 하역, 적재 등의 작업을 수행할 수 있습니다.
-
용도
제지공장, 인쇄공장, 신문사 등 롤 형태 하물의 하역 및 적재작업에 적합합니다.
-
종류
360°회전(편개식, 양개식), 180°정지식
*적용 장비별 개폐 범위는 권장사양임
| 적용 장비(톤) | 적재 능력(kg) | 개폐 범위(mm) | 날개(Arm) 폭(mm) | 무게(kg) |
|---|---|---|---|---|
| 1.5 / 1.8 | 852 / 1,078 | 250 ~ 1,150 | 700 | 559 |
| 2.0 / 2.5 | 1,228 / 1,602 | 250 ~ 1,150 | 700 | 559 |
| 3.0 | 1,687 | 250 ~ 1,350 | 800 | 820 |
| 3.5 | 2,116 / 2,486 | 260 ~ 1,520 | 1,000 | 910 |
| 4.5 | 2,539 | 260 ~ 1,830 | 1,000 | 970 |
*적용 장비별 개폐 범위는 권장사양임

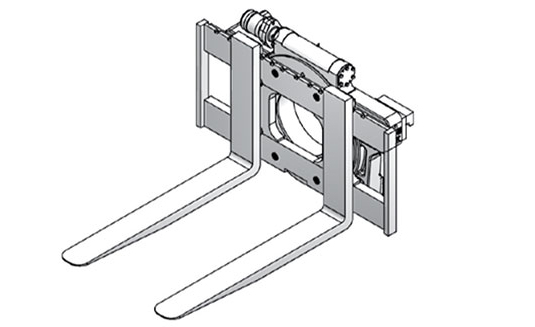

Rotating Fork
Rotating Fork
-
기능
360도 회전하는 작업 장치로써 포크를 삽입할 수 있는 구멍이 있는 철재박스(칩통)를 회전시켜 하물을 쏟는 작업이 가능합니다. 또한 일반 지게차처럼 파레트 작업도 가능합니다.
-
용도
폐기물 업체, 사료업체, 식품업체 및 주물공장 등 유용성(액체) 물체의 하역 운반 작업에 적합합니다.
-
종류
기본형, 사이드 쉬프트 복합형
*포크 고정장치 미비시 안전사고 주의
| 적용 장비(톤) | 적재 능력(kg) | 외측 포크 최대 벌림 폭(mm) |
무게(kg) |
|---|---|---|---|
| 2.2 / 3.0 | 1,388 / 1,799 | 1,020 | 305 |
| 3.0 | 2,209 | 1,060 | 320 |
| 3.5 / 4.0 | 2,844 / 3,295 | 1,300 | 348 |
| 4.5 | 3,343 | 1,600 | 573 |
| 5.0 / 7.0 | 3,583 / 5,238 | 1,600 | 573 |
*포크 고정장치 미비시 안전사고 주의

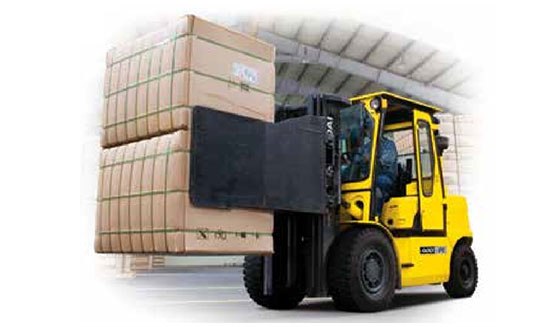

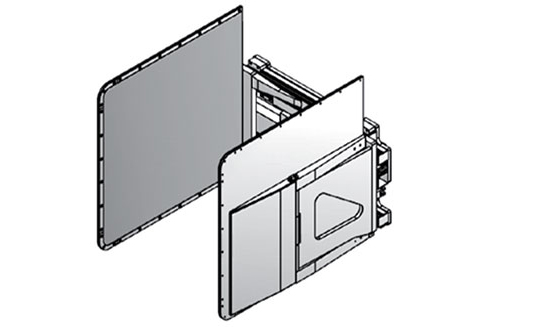

Carton Clamp
Carton Clamp
-
기능
넓은 크기의 날개(Arm)로 하물을 옆에서 Clamping 하여 운반하는 작업 장치입니다.
-
용도
전자제품, 제과 공장, 박스로 된 제품 등 충격이나 압력에 취약한 하물을 취급할 때 효과적입니다.
-
종류
양개식, 편개식
*개폐 범위 및 암 크기 조절 가능
| 적용 장비(톤) | 적재 능력(kg) | 개폐 범위(mm) | 날개(Arm) 길이 x 높이(mm) |
무게(kg) |
|---|---|---|---|---|
| 1.5 / 1.8 | 865 / 1,150 | 600 ~ 1,800 | 1,200 X 1,000 | 510 |
| 2.0 / 2.5 | 1,380 / 1,820 | 600 ~ 1,800 | 1,200 X 1,000 | 510 |
| 3.0 | 2,320 | 600 ~ 1,800 | 1,200 X 1,000 | 520 |
*개폐 범위 및 암 크기 조절 가능

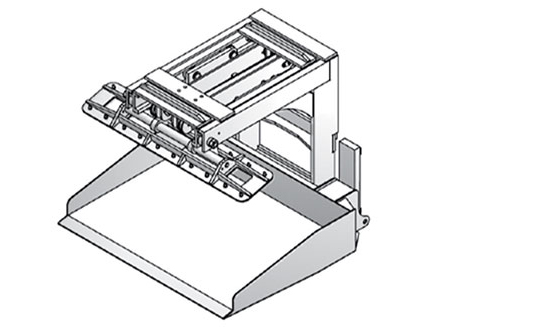

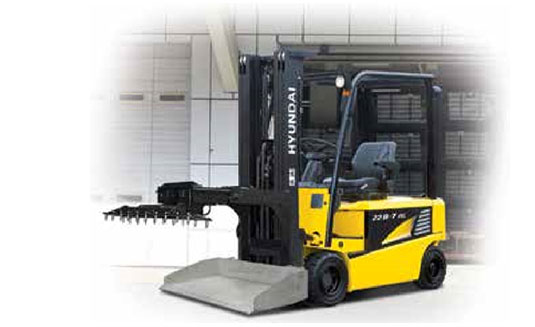

Ice Clamp
Ice Clamp
-
기능
얼음창고에서 얼음 출고 시 얼음덩어리를 빼낼 때 사용합니다. 지게차 MAST 구조의 Boom이 앞으로 길게 뻗어 나가 Clamp 부분의 핀으로 얼음을 Clamping 하여 빼냅니다.
-
용도
얼음공장 및 기타 업체
-
종류
기본형(주로 전동지게차에 장착)
| 적용 장비(톤) | 적재 능력(kg) | 전/후 인출량 | 클램핑 틸팅각(도) | 버켓(너비x길이x높이)(mm) | 무게(kg) |
|---|---|---|---|---|---|
| 2.2 / 3.0 | 1,030 / 1,500 | 500 | 45 | 1,350 X 1,000 X 220 | 750 |
| 3.0 / 3.2 | 1,980 / 2,110 | 500 | 45 | 1,350 X 1,000 X 220 | 750 |

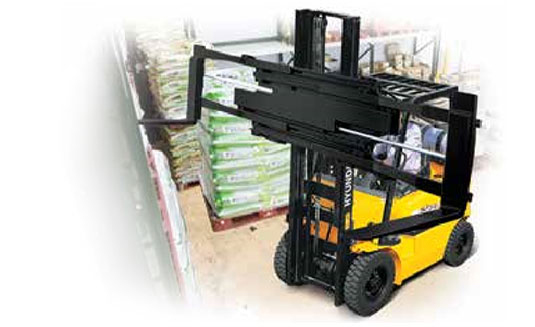

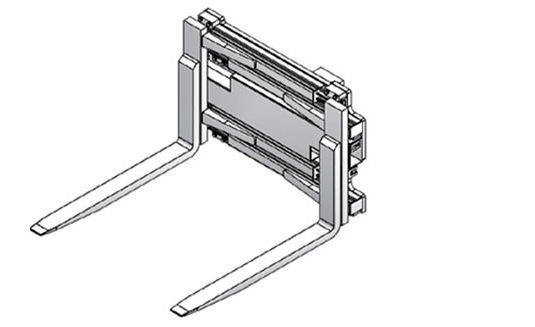

Fork Clamp
Fork Clamp
-
기능
평상시에는 일반 지게차처럼 파레트 작업을 하다가 필요 시 Clamping 작업을 할 수 있습니다. 포크의 간격을 조정하므로 다양한 제품을 Clamping 할 수 있습니다.
-
용도
철재 화물, 섬유제품, 길이가 긴 화물 등을 취급할 때 효과적입니다.
-
종류
양개식, 편개식, 회전식(2 Fork Clamp, 4 Fork Clamp)
*개폐 범위 및 암 크기 조절 가능
| 적용 장비(톤) | 적재 능력(kg) | 개폐 범위(mm) | 무게(kg) |
|---|---|---|---|
| 2.2 / 3.0 | 1,390 / 1,745 | 600 ~ 1,800 | 450 |
| 3.0 | 2,149 | 600 ~ 1,800 | 450 |
| 3.5 / 4.0 | 2,665 / 3,096 | 600 ~ 2,200 | 650 |
| 4.5 | 3,337 | 600 ~ 2,200 | 650 |
*개폐 범위 및 암 크기 조절 가능

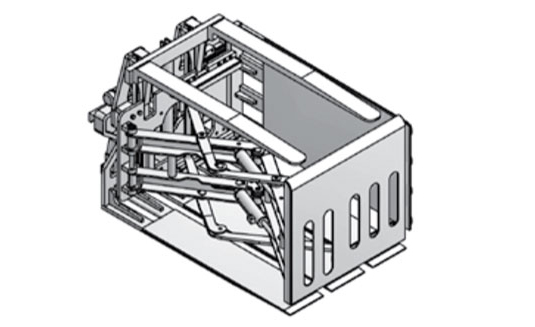

Pallet Invert Load Push
Pallet Invert Load Push
-
기능
화물차, 컨테이너에 파레트제거 후 하물을 푸시판으로 밀어 상차하기 위한 전용 작업 장치로서 옆에 포크가 부착되어, 적재된 하물의 형태가 변형되지 않도록 감싸줍니다.
-
용도
다단으로 파레트위에 무너지기 쉬운 상태로 적재된 BAG(포대), 상자형 화물을 파레트 없는 상태로 출하하고 고가의 공정용 파레트를 회수하는 작업장, 주로 석유화학제품 물류에 효과적입니다.
-
종류
회전, 쉬프트, 푸시, 클램프 복합기능
| 적용 장비(톤) | 적재 능력(kg) | 푸시(Push)판 크기(mm) 폭 X 넓이 |
상하 개폐 범위(mm) | 푸쉬 스트로크(mm) | 쉬프트량 | 무게(kg) |
|---|---|---|---|---|---|---|
| 3.0 / 3.5 | 1,990 | 너비950 X 높이850 | 750 ~ 1,300 | 1,050 | 150 | 1,100 |
| 3.5 / 4.5 | 1,990 | 너비1,000 X 높이850 | 950 ~ 1,500 | 1,300 | 150 | 1,200 |

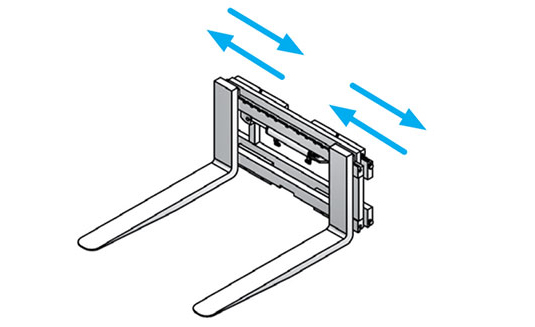

Side shift
Side shift
-
기능
지게차의 캐리지가 좌/우로 이동되면서 파레트 작업 시 간격 맞춤이 편리하며 Fork Hole에 진입을 잘못한 경우에도 지게차의 전, 후진 없이 정지 상태에서 작업이 가능한 장치입니다.
-
용도
창고, 컨테이너 등의 제한된 공간에서 작업할 때 효율적입니다.
-
종류
기본형
| 적용 장비(톤) | 적재 능력(kg) | 개폐 범위(mm) | 쉬프트 스트로크(mm) | 무게(kg) |
|---|---|---|---|---|
| 2.2 / 3.0 | 1,850 / 2,340 | 1,020 | 202 | 100 |
| 3.0 | 2,790 | 1,060 | 202 | 120 |
| 3.5 / 4.0 | 3,250 | 1,300 | 250 | 155 |
| 4.5 | 4,200 | 1,600 | 250 | 255 |
| 5.0 / 7.0 | 4,420 / 6,400 | 1,990 | 300 | 400 |

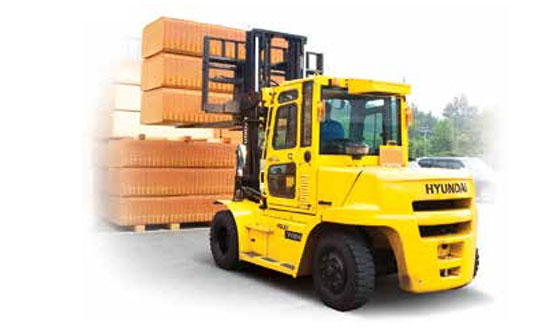

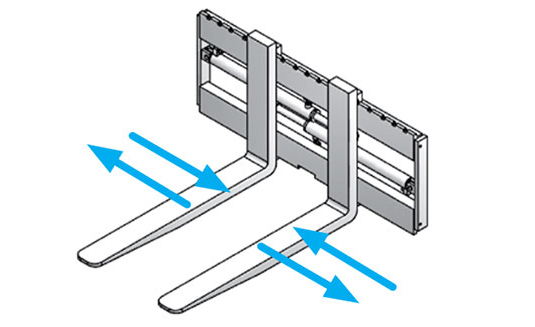

Fork Positioner
Fork Positioner
-
기능
지게차 포크의 간격을 운전석에서 레버를 작동시켜 조절함으로써 작업의 효율성이 증대되며 작업시간도 단축할 수 있습니다.
-
용도
규격이 다양한 파레트의 작업이나 기계도비 작업에 효과적입니다.
-
종류
양개식, 편개식, 양개식 + 쉬프트 복합형
| 적용 장비(톤) | 내경 | 외경 | 직경 | 종류 및 Stroke(mm) |
|---|---|---|---|---|
| 2.2 / 3.0 | Φ50 | Φ60 | Φ30 | 단륜(395), 복륜(565) |
| 3.0 | Φ50 | Φ60 | Φ30 | 단륜(395), 복륜(560) |
| 3.5 | Φ45 | Φ55 | Φ30 | 단륜(505), 복륜(630) |
| 4.5 | Φ45 | Φ55 | Φ30 | 복륜(630) |
| 5.0(Bar) | Φ30 | Φ40 | Φ22 | 복륜(815) |
| 7.0(Bar) | Φ30 | Φ40 | Φ22 | 복륜(800) |
| 5.0 | Φ80 | Φ80 | Φ40 | 복륜(800) |
| 7.0 | Φ80 | Φ80 | Φ40 | 복륜(800) |

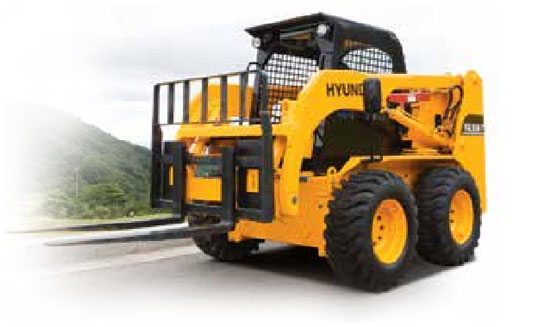

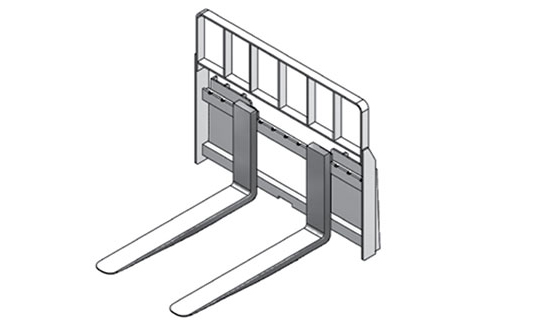

Pallet Fork
Pallet Fork
-
기능
휠로다 또는 스키드로다의 버켓을 탈거하고 캐리지와 포크를 장착하여 지게차처럼 사용할 수 있는 작업 장치입니다.
-
용도
조경업, 건설업, 산업체 공장, 묘목 농장 등에서 사용 가능합니다.
-
종류
기본형
| 적용 장비(톤) | 적재 능력(kg) | 전폭 x 전고(mm) | 무게(kg) |
|---|---|---|---|
| HL370/ HL390 | 650 / 850 | 1,195 X 950 | 98 |

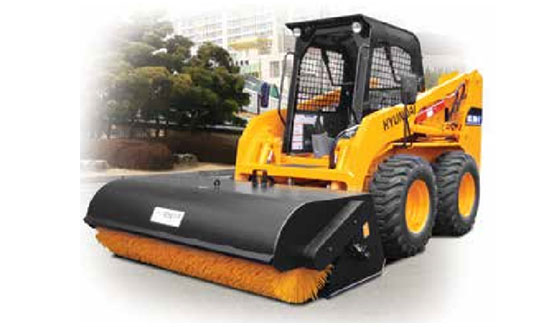

Sweeper
Sweeper
-
기능
스키드로다의 버켓을 탈거하고 이 작업 장치를 장착하여 사용하실 수 있습니다. 브러쉬를 이용하여 도로공사 후 남아있는 돌 등을 쓸어 담아 화물차 등에 상차 또는 이송할 수 있는 전용 작업 장치입니다. 스위퍼를 탈거하면 일반 버켓 작업도 가능합니다.
-
용도
주차장, 자동차 도로, 인도, 창고, 하역장 등에 적합합니다.
-
종류
기본형
| 적용 장비(톤) | 브러시 직경(mm) | 브러시 길이(mm) | 전폭(mm) | 전장(mm) | 무게(kg) |
|---|---|---|---|---|---|
| HL370/ HL390 | 600 | 1,860 | 2,056 | 1,295 | 435 |
